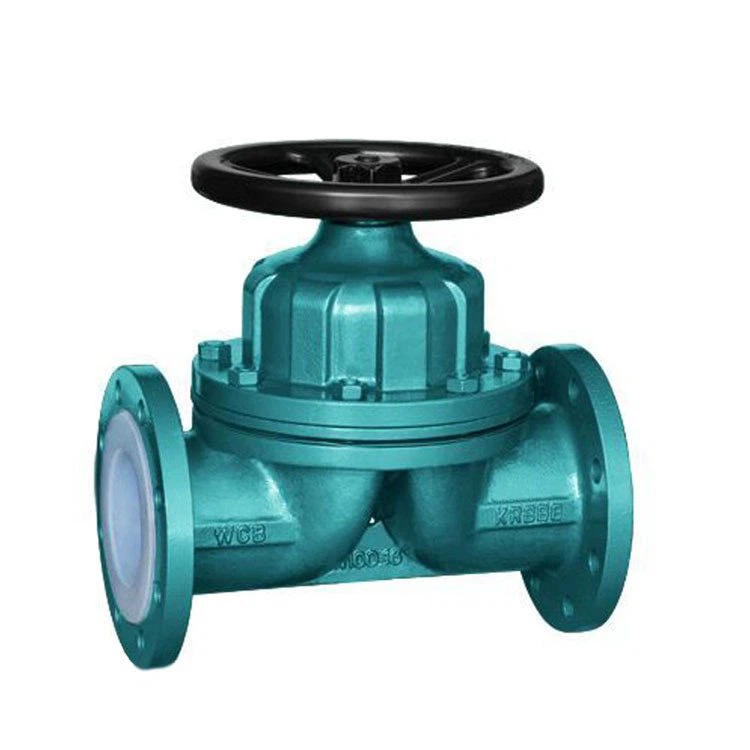

불소 라이닝 다이어프램 밸브

불소 라이닝 다이어프램 밸브는 일종의 특수 형태로, 핸드 휠을 시계 방향으로 작동 할 때 절단 밸브, 스틸 디스크 및 고무 다이어프램에 의한 개폐 및 밸브 커버 내부 챔버가있는 밸브 바디 캐비티가 분리되어 있습니다. 아래로, 디스크 드라이브를 사용하여 다이어프램을 아래로 절단하면 밸브가 열립니다.

설명& 풍모

불소 라이닝 다이어프램 밸브는 특수한 형태의 차단 밸브입니다. 작동 원리는 주로 압축 공기로 구동되어 구동 나사를 구동하여 밸브 코어를 위아래로 움직이고 다이어프램을 위아래로 당겨 닫고 열 수 있습니다. 게다가 스위치는 방향을 정하고 부드럽게 움직입니다. 불소 라이닝 다이어프램 밸브의 사용 매체는 유기 용매 또는 시약, 희석 또는 농축 무기산, 알칼리, 케톤, 방향족 탄화수소, 염소화 탄화수소 등입니다.

● Fluorine Lined Diaphragm Valve는 콤팩트 한 구조로 단순하고 부피가 작고 외관이 미려한 특성을 가지고 있습니다.

● 다이어프램 압축은 자동으로 조정될 수 있으며 압력이 균일하며 씰이 안정적입니다.

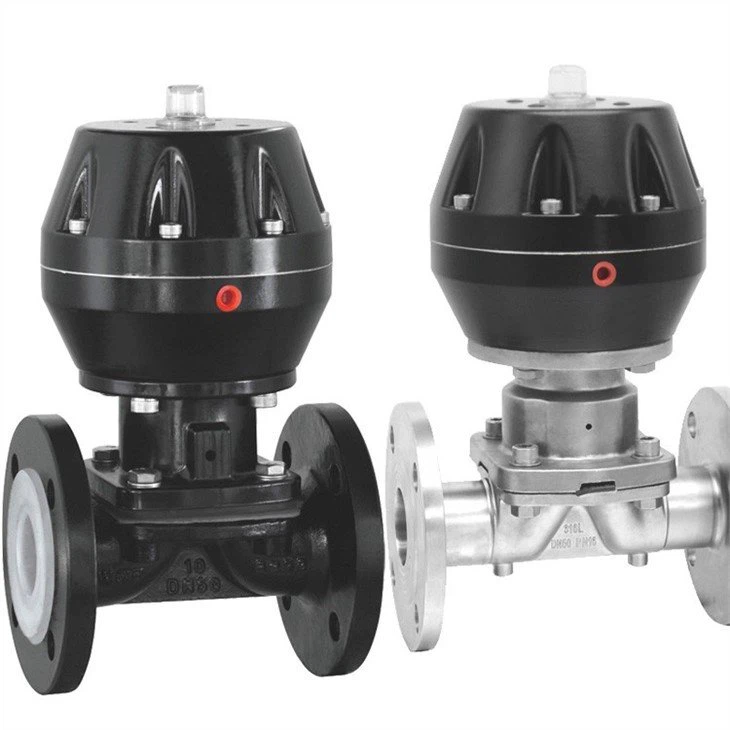

● 주로 수동, 전기, 공압의 세 가지 작동 모드가 있습니다.

● 다이어프램은 푸시 인 방식으로 스풀에 설치되어 교체가 용이합니다.

명세서

크기 범위	본체 재질
1/2" -16" DN15-DN400	주철, WCB, CF8, CF8M
1/2" -16" DN15-DN400	주철, WCB, CF8, CF8M
압력 등급	디스크 재료
클래스 150 PN10-PN16	CI, WCB, SS304, SS316
클래스 150 PN10-PN16	CI, WCB, SS304, SS316
끝 연결	다이어프램 재질
플랜지 (FF, RF), BSPT, NPT	NR + PTFE, NR + FEP, NR + PFA
구조 스타일	안감 소재
위어 타입, 스루 웨이 타입, 비스듬한, 3 웨이	PTFE (F4), FEP (F46), PFA, PCTFE, PVDF, RPP
액추에이터 옵션	디자인 표준
수동, 공압, 전기	GB 12239, BS5156
온도 범위	대면 표준
-20℃~180℃	JB 1688, GB / T 12221, BS 5156
연결 표준	테스트 기준
플랜지 드릴링 : GB4216, JB78, BS 4504, ANSI B 16.5 BSPT, NPT	API 598, JB / T 9092, GB / T 13927
플랜지 드릴링 : GB4216, JB78, BS 4504, ANSI B 16.5 BSPT, NPT	API 598, JB / T 9092, GB / T 13927

상표	DAGO 또는 OEM
테스트	납품 전에 100 % 수량 테스트
보증	선적 일로부터 12 개월 또는 협상 가능
MOQ	1 세트
견본	유효한
색깔	고객 필수 또는 제조업체 기본값
포장	안쪽으로 감싸 이는 비닐 봉투, 밖에 항해에 적당한 나무로되는 케이스
증명서	API6D, CE, TUV, ISO9001, ISO14001, ISO45001, 밀 테스트 인증서
원산지	중국 저장성
HS 코드	848180 (범용), 8481804090 (중국)
포트	상하이 또는 닝보
지불 조건	T / T, L / C, 웨스턴 유니온
